제품소개 > 인쇄용 UV 경화 시스템 > 라벨용 UV 경화 시스템
> 디지털 |
|
|
 |
|
|
 |
|
- 디지털 (NEW UV SYSTEM
- DIGITAL INVERTER Curing machine) |
 |
|
| Model |
IUT-5000M |
|
| Type |
PLC program |
| Power |
5KW |
| Use |
간헐식,로타리,평압식인쇄기계
(Intermittent, Rotary, Printing Machinery) |
| Power Supply |
200~ 220V/380V,
50Hz/60Hz |
| Lamp Name |
수은,메탈 할라이드램프
(Mercury,Mtal Halide Lamp) |
| Lamp Size |
250*350, 300
* 400 외 선택 가능
(250*350, 300 * 400 Other selectable) |
| Reflector |
Cold Mirror
/ Hot Mirror |
| Cooling |
공냉식 (Air Cooling) |

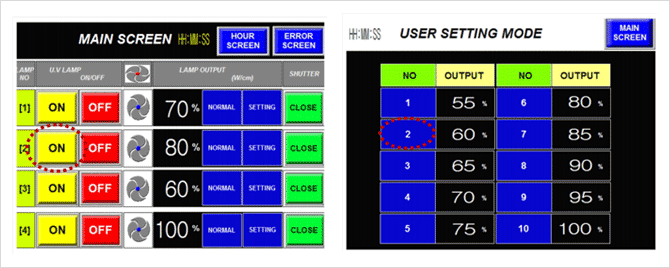

| Monitor |
Touch screen |
|
|
|
● 당사에서 개발한 인버터
시스템으로 라벨 인쇄를 포함한 다양한 인쇄기계에 적용하여 사용 가능
●
표준 출력이 1.6kw ~ 5kw 로서 기존 아날로그 타입에 비해 10단계의 세밀한 출력
조정이 가능하므로 효율이 극대화
● 인쇄지 폭에 따라 램프
사이즈 변경 가능
▶ 램프 과열 보호 기능 (Protection of
Lamp Overheating)
- UV 램프의 냉각 문제로 인한 램프 과열 발생시 자동 램프소등 기능 내장
- 자동 셧터기능 장착(셧터기능 문제시 자동 램프소등 기능 내장)
- 인쇄기 동작시 자동 출력 변환 가능(출력 10단 자동 컨트롤)
- 설치공간 최소화

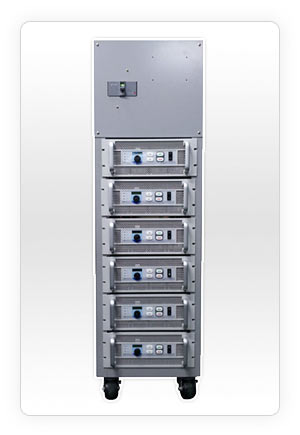

▶ Machine size (Width*Depth*Height)
- 5 unit : 390mm * 680mm * 1086mm
- 6 unit : 390mm * 680mm * 1228mm
- 7 unit : 390mm * 680mm * 1370mm
- 8 unit : 390mm * 680mm * 1512mm
- 9 unit : 390mm * 680mm * 1654mm |
|
|
 |
|
|
Magnetic |
Electronic |
|
제어방식
Control Method |
Analog |
Digital |
효율
Efficiency |
상대적으로 저효율(<90%)
Poor Efficiency (<90%) |
고효율(>90%)
High Efficiency (>90%) |
램프보호기능
Lamp Protection |
매우 제한적
Limited(No) |
다양한 보호기능 가능
Variety |
광원의
안정성
Stability of Luminous Source |
입력 전원에 상대적으로 영향을 많이 받음
Flicker 현상 발생
Influence of Input Power, Flickering Phenomenon. |
입력전원이 불안정해도 안정적인 광원공급으로
품질 안정, Flicker 현상 제거 가능
No Influence of Input Power, Elimination Flicker |
입력
안정성
Input Stability |
보통
Affected by input power |
안정된 전원공급과 다양한 보호기능으로 수명
향상 가능
Not affected by input power |
램프수명
Lamp Life |
파형의 특성상 램프에 충격이 상대적으로 커서
수명이 짧아지는 것으로 알려져 있음
Relatively short to Electronic |
파형에서 과도한 전류가 흐르지 않아
수명이 상대적으로 김
Relatively long to Magnetic |
제어기능
Control Function |
제한적
Limited |
정전류, 정전압, 정전력 제어 등 다양한 제어가능
constant power |
외형
Hardware |
무겁고 부피가 크다
Large(Big) and heavy |
가볍고 부피가 작다. 자기식의 ¼ 수준
Compact(Small) and light |
사용환경
Applications |
체크코일, 철심코어간 전자력진동에 의한 소음발생
Ballast Hum generation by electrical power
vibration between chock coil and iron core |
냉각을 위한 팬 소음 수준
Fan noise level for cooling |
|
|
|
|
|
|
|
|
|
|
|
